TLC-Kraftwerk
Der Aufbau eines TLC-Kraftwerks (TLC-KW) unterscheidet sich nicht grundlegend von anderen bekannten Wärmekraftwerken. Das Arbeitsmittel wird einem Sammelbehälter entnommen, durch eine Pumpe unter Druck gesetzt, erhitzt und der TLC-Wärmekraftmaschine zugeführt, wo die Energieumwandlung erfolgt.
Das teilweise verdampfte Arbeitsmittel wird anschließend aufgefangen, der Dampf kondensiert und das flüssige Arbeitsmittel wieder dem Sammelbehälter zugeführt.

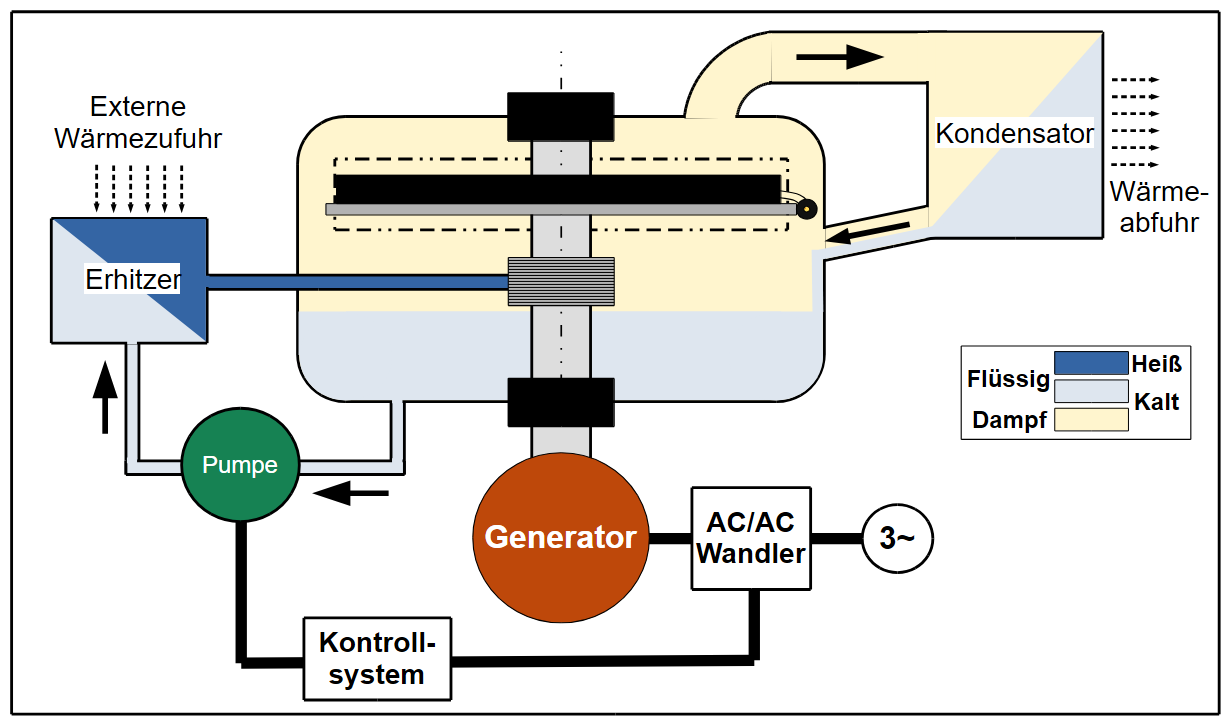

Aufbau eines TLC-Kraftwerks
Unterschiede sind in der Erwärmung zu finden, wo anstelle eines Verdampfers ein Erhitzer zur Anwendung kommt und dass das erhitzte Arbeitsmittel, anders als bei Turbinen oder Motoren, dem TLC-Rotor über eine Drehdurchführung und Hohlwelle zuführt wird.
Mit Verwendung eines drehzahlvariablen Generator und eines AC/DC/AC-Wandlers, wie sie von Windkraftanlagen bekannt sind, wird die erzeugte Energie netzkonform gestaltet.
Ein Kontrollsystem regelt und optimiert die Pumpleistung für einen maximalen Energieertrag.
Variabler Einsatzbereich
Wie bereits in der Beschreibung zum TLC-Rotor dargelegt, verfügt ein TLC-Kraftwerk über einen variablen Arbeitsbereich. Dieser Arbeitsbereich wird bestimmt durch die maximale Temperatur des Arbeitsmittels bei Eintritt in den TLC-Rotor und der Kondensationstemperatur.

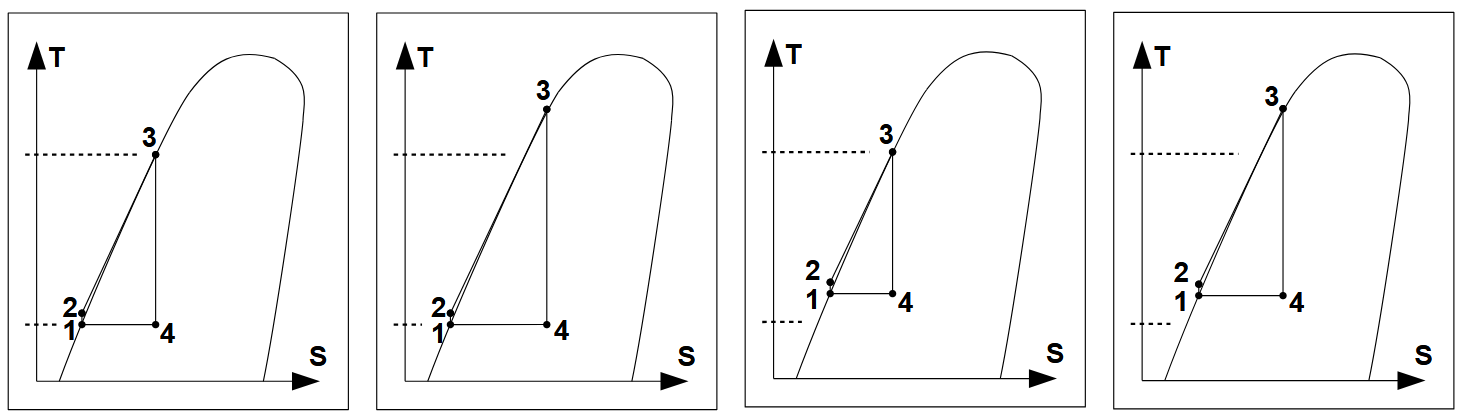

Variation des Arbeitsbereiches
Ausgehend von Basistemperaturen (Diagramm links, gestrichelte Linien) können die Temperaturen beliebig variieren.
Das zweite Diagramm von links zeigt eine Erhöhung der Eintrittstemperatur wie sie z.B. bei Nutzung von solarthermischer Wärme im Tagesverlauf auftreten kann.
Durch die höhere Eintrittstemperatur kommt es zu einer größeren Druckdifferenz zwischen Eingangsdruck und Kondensationsdruck, was zu einer Erhöhung der Drehzahl des TLC-Rotors und damit einer höheren Leistung führt.
Das dritte Diagramm zeigt eine Erhöhung der Kondensationstemperatur wie sie im Tagesverlauf bei einer Kondensationskühlung durch Umgebungsluft auftreten kann. Hierdurch verringert sich die Druckdifferenz, die Drehzahl des TLC-Rotors sinkt und die Leistung sinkt.
Das rechte Diagramm zeigt eine Erhöhung sowohl der Eingangs- wie der Kondensationstemperatur.
Dies kann im Tagesverlauf eintreten bei Nutzung von solarthermischer Wärme und einer Kühlung durch Umgebungsluft. Die Leistung kann dabei geringer, aber auch höher sein.
Mittels des drehzahlvariablen Generator und des AC/DC/AC-Wandlers können somit Variationen der Eingangs- und der Kondensationstemperaturen in einem großen Bereich flexibel genutzt werden.
