TLC-Wärmekraftmaschine

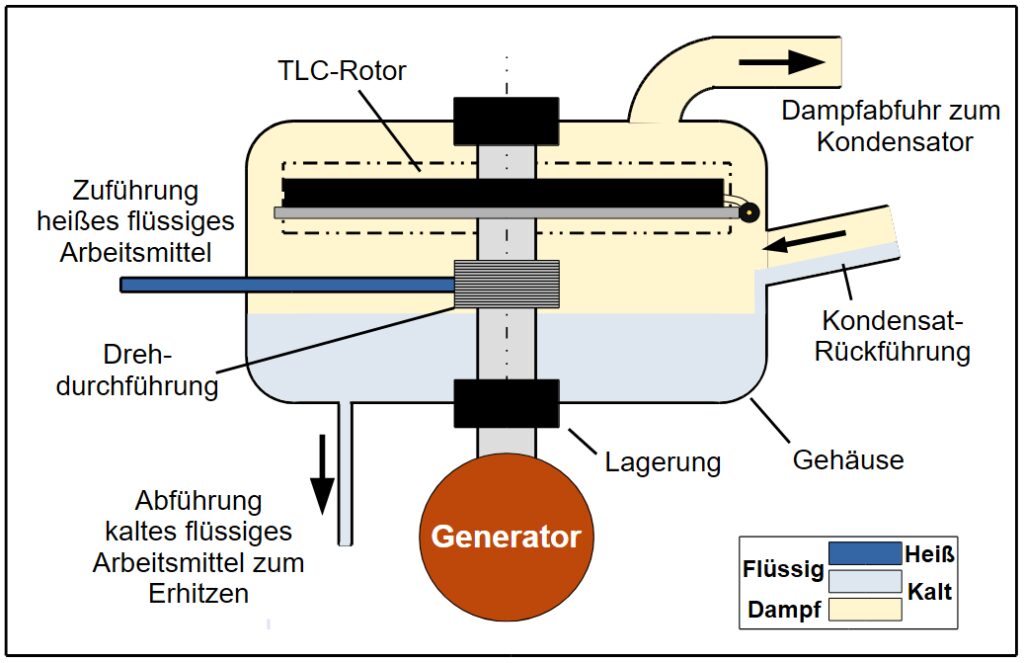

Der Aufbau einer TLC-Wärmekraftmaschine (TLC-WKM) unterscheidet sich nicht grundlegend von den bekannten Konstruktionen einer Dampfturbine.
Der TLC-Rotor als das sich drehende Bauteil (vergleichbar einem Turbinenrad) ist mit einer Hohlwelle drehbar in einem Gehäuse gelagert.
Das Gehäuse kann, muss aber nicht zwingend, als Vorratsbehälter für das kalte flüssige Arbeitsmittel dienen.
Das heiße flüssige Arbeitsmittel wird über eine Drehdurchführung der Hohlwelle zugeführt, von wo das Arbeitsmittel in den TLC-Rotor fliesst.
Im TLC-Rotor erfolgt die eigentliche Umwandlung der thermischen Energie in kinetische Energie (Strömungsenergie) die bei Austritt des teilweise verdampften Arbeitsmittels aus einer Düse eine Kraftwirkung auf den TLC-Rotor erzeugt.
Diese Kraftwirkung versetzt den TLC-Rotor in Rotation und treibt damit den Generator.
Leistungssteigerung

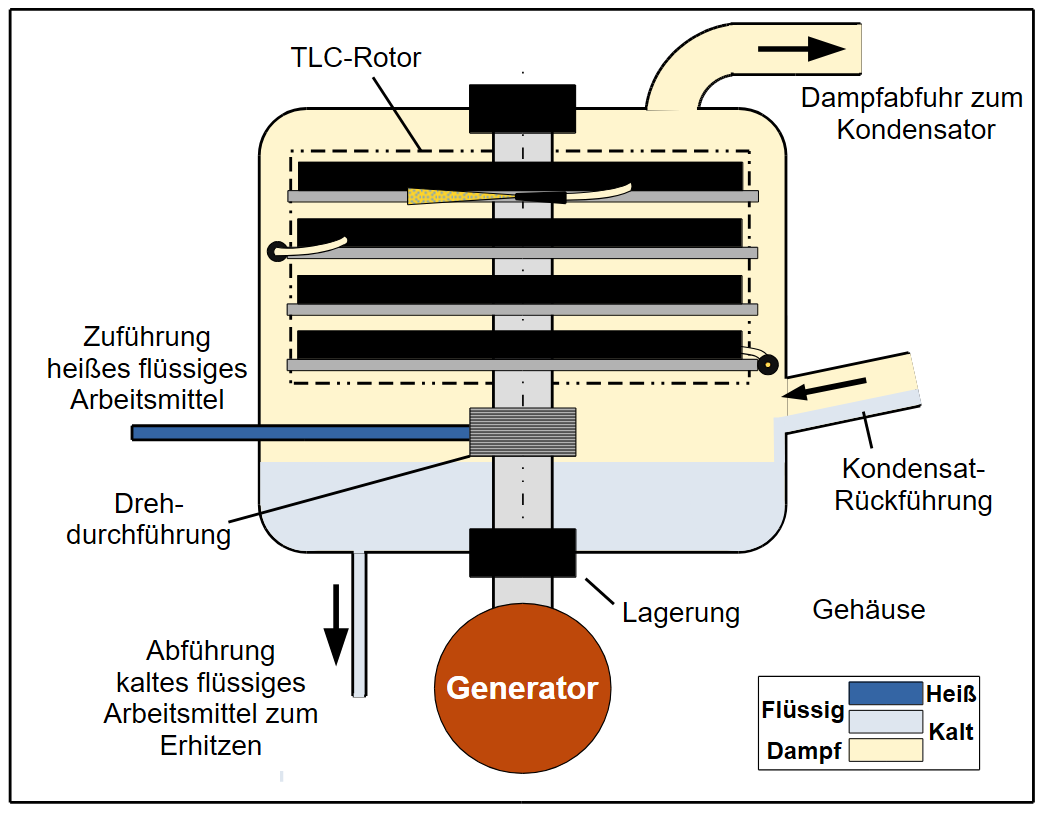

Der flache Aufbau eines TLC-Rotors ermöglicht eine einfache Leistungssteigerung durch Betrieb mehrerer TLC-Rotoren auf einer gemeinsamen Rotationsachse (Abbildung links).
Mehrfach-TLC-Rotor
Variabler Betrieb
Durch separate Zuführungen des Arbeitsmittels zu den einzelne Rotoren (siehe Abbildung rechts) ist zudem eine einfache Regulierung der Leistung in Stufen möglich.
